一、全氟醚材料的基本特性

全氟醚橡胶(FFKM)是一类完全不含碳氢键(C-H)的全氟化弹性体，其分子主链由碳-氟键(C-F)和醚键(C-O-C)交替构成，侧链则多为全氟烷氧基团。这种独特的分子结构赋予了材料卓越的耐化学性和热稳定性，使其成为极端环境下密封应用的理想选择。

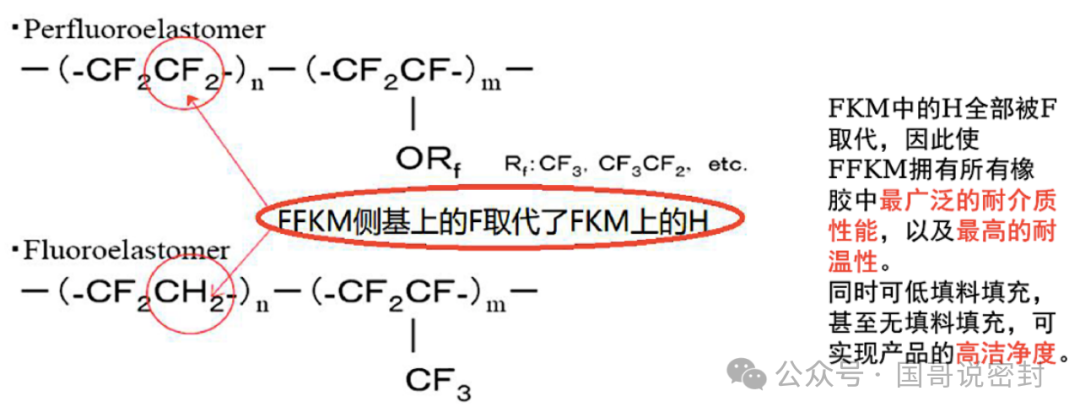

图1 FFKM与FKM的区别

从化学结构来看，全氟醚橡胶通常由四氟乙烯(TFE)与全氟烷基乙烯基醚(PAVE)共聚而成，通过调控单体比例和引入改性单体(如全氟甲氧基乙基乙烯基醚)，可精确调整材料的玻璃化转变温度(Tg)和机械性能。

全氟醚材料的核心性能优势主要体现在以下几个方面：

-耐温性能：持续工作温度范围可达-30℃至327℃，短期可耐受350℃高温，远优于普通氟橡胶(FKM)的-20℃至250℃范围。

-耐化学性：对几乎所有的酸、碱、溶剂(包括酮类、酯类、醚类)、氧化剂和还原剂都具有出色的抵抗能力，特别是对强腐蚀性介质如发烟硫酸、浓硝酸和氢氟酸等表现出极佳的稳定性。

-洁净度与低释气性：材料纯度极高，在高温真空环境下释气量极低，不会污染敏感环境，这一特性使其成为半导体和光伏制造设备的******密封材料。

-机械性能稳定性：即使在长期高温老化后仍能保持优异的拉伸强度(通常≥18MPa)和较低的压缩永久变形(200℃×70h老化后约35%，国机密封为20%)。国产氰基硫化全氟醚橡胶经300℃×70h老化试验后，压缩永久变形率仅为28%，显示出卓越的高温耐久性。

从材料形态来看，全氟醚产品可分为生胶、混炼胶和成型制品三大类。生胶是基础聚合物，通常由专业化工企业生产；混炼胶是加入填料、硫化剂等助剂后的中间产品，用户可自行硫化成型；而成型制品(如O型圈、垫片等)则由专业密封件制造商提供。市场上常见的全氟醚橡胶品牌包括杜邦的Kalrez®、3M的Dyneon™、索尔维的Tecnoflon® PFR以及大金的DAI-EL等国际品牌，国内则有中昊晨光的FFKM-G80X系列、成都道弘的Dowhon™等。

表1 典型全氟醚橡胶的物理机械性能指标

在加工工艺方面，全氟醚橡胶的合成技术壁垒较高，关键难点在于单体的纯度和聚合过程的控制。国内也有个别公司在积极探寻技术创新之路，如采用氟代乙醇与全氟丙烷氧基硅烷偶联的链转移剂，以及特定的硫化点单体，优化了橡胶的交联结构，使其在高温和低温环境下均能保持良好的机械性能和耐化学性。或者是开发了耐高温水蒸气交联剂，通过卤代三氟乙烯苯格氏试剂与卤代全氟烷基化合物的反应，显著提高了全氟醚弹性体在高温水蒸汽环境下的性能稳定性。

二、全氟醚与其他材料的性能对比

在密封材料的选择中，全氟醚橡胶(FFKM)与氟橡胶(FKM)、聚醚醚酮(PEEK)、聚四氟乙烯(PTFE)等高性能材料常被并列考量，但各自的性能特点和适用场景存在显著差异。作为专业研究人员，我们需要从材料科学的本质出发，系统分析这些材料在分子结构、性能表现和应用边界上的区别，为工程实践提供科学的选材依据。

1 全氟醚橡胶(FFKM)与氟橡胶(FKM)的对比构成了氟系弹性体内部的高-中端产品谱系。虽然两者都含有氟原子，但分子结构差异显著：FKM保留了部分C-H键，而FFKM是完全不含C-H键的全氟化结构。这一差异直接导致了两者在性能上的分水岭：

-耐化学性：FFKM对极性溶剂(如酮类、酯类)、强氧化性酸(如发烟硝酸)和胺类物质的耐受性远超FKM。在实际应用中，FKM可能被二甲醚、低分子酯类等介质侵蚀，而FFKM则能长期稳定工作。

-温度范围：FKM的连续使用温度一般为-20℃至200℃(特殊牌号可达250℃)，而FFKM可稳定工作在-30℃至327℃范围，高温性能优势明显。半导体制造中的等离子体处理环节温度常超过300℃，只有FFKM能胜任此类密封需求。

-洁净度要求：FFKM在高温下的释气量极低，不会污染超洁净环境，这一特性使其成为半导体、光伏和平板显示制造设备的唯一选择，而FKM可能因释出低分子量化合物污染工艺环境。

-机械性能：在相同硬度下，FFKM的拉伸强度和伸长率通常优于FKM，且高温下的压缩永久变形率更低。国产氰基硫化FFKM在300℃×70h老化后压缩永久变形仅为28%，远低于FKM的典型值(约50-60%)。

2 全氟醚橡胶(FFKM)与PEEK的对比则反映了弹性体与工程塑料在密封应用中的不同定位。PEEK是一种半结晶性热塑性聚合物，具有以下相对特点：

-机械强度：PEEK的拉伸强度(约90-100MPa)和刚性远高于FFKM，适合承受高机械载荷的场合，但缺乏弹性体的柔韧性和密封追随性。

-耐温性：PEEK的连续使用温度可达260℃(短期峰值300℃)，虽不及高端FFKM的327℃，但已超越大多数弹性体。威格斯公司的VICTREX™ PEEK在高温下仍能保持优异的尺寸稳定性和机械性能。

-
